Freifall-Metalldetektor QUICKTRON 03 R
Der preisgünstige Freifalldetektor QUICKTRON 03 R dient zur Detektion von Metallpartikeln in Schüttgütern, die durch Rohrleitung mittels Schwerkraft befördert werden. Oft wird er zur Metalldetektion sowohl im Kunststoffmaterial (Granulat, Regranulat, Flocken usw.) als auch in anderen Schüttgütern eingesetzt.
Der Detektor ist vollautomatisch und mit einer Hochgeschwindigkeits-Ausscheideklappe ausgestattet, die es ermöglicht, die metallischen Verunreinigungen bei minimalen Materialverlusten sehr präzise zu separieren.
Zu den wichtigsten Vorteilen dieses Metalldetektors gehört v.a. sein niedriger Preis, was eine schnelle Kapitalrendite ermöglicht,und ferner die einfache Installation.
Der Detektor QUICKTRON 03 R lässt sich dank seiner niedrigen Höhe und seinen kompakten Abmessungen in die bestehende Technologie einfach integrieren.
Diesen Detektor liefern wir standardmäßig mit der Eingangsöffnung vom Durchmesser 30 – 200 mm.
Die Bedienung der Steuereinheit ist sehr einfach, die Einheit ist sehr stabil und widerstandsfähig.
Hauptvorteile eines Freifall-Metalldetektors
- Automatische Detektion und Separierung von allen losen und auch im Material verborgenen Metallen.
- Hervorragendes Preis-Leistungs-Verhältnis.
- Ideale Lösung zum Reinigen von verschiedensten Krümeln und Maschinenanlagenschutz.
- Einfacher Einbau.
Das Funktionsprinzip des Detektors

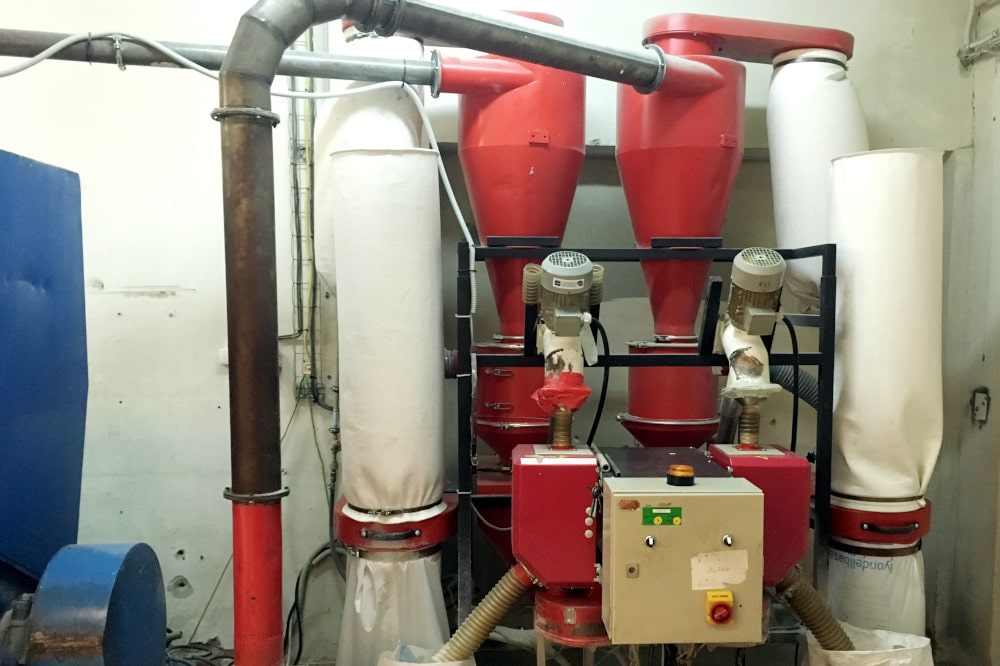

Der Detektor der Quicktron-Reihe wird in Rohrleitungen installiert, in denen Schüttgüter durch Freifall befördert werden. Das zu kontrollierende Material fließt durch die Detektionsspule. Falls das Material metallkontaminiert ist, detektiert die Spule diese Verunreinigungen und gibt das Signal zur Öffnung der Ausscheideklappe. Die detektierten Metalle werden samt dem Materialteil zur Kippe für das Schlechtmaterial umgeleitet. Die Klappe geht dann automatisch in die Ausgangsposition zurück. Die Detektion und die Separierung der metallischen Verunreinigungen laufen vollautomatisch ab.
Dank der Hochgeschwindigkeitsklappe ist das Funktionieren sehr schnell und präzise, was den Verlust an Gutmaterial minimiert. Die Zeit für die Separierung des Materials ist einstellbar.
Freifalldetektor QUICKTRON 03 R ist:
- verlässlich – im Betrieb und bei der Metalldetektion
- widerstandsfähig – in der Technologie und Leistung
- Einfach - Installation und Manipulation
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Optionszubehör
Die Detektoren QUICKTRON 03 R können wir mit folgender ergänzender Ausstattung liefern:
- Warnsysteme – Warnleuchte, Signalhorn usw
- Luftkompressor
- Druckluftbehälter
- Spezielle Länge der Anschlusskabel
- Monitoring – Luftdruck, Ausscheideklappe
- Zähler der Ausscheide-Zyklen
Abmessungen
| DN 30 | DN 50 | DN 70 | DN 80 | DN 100 | DN 120 | DN 150 | DN 200 | |
|---|---|---|---|---|---|---|---|---|
| A | 420 | 420 | 420 | 577 | 577 | 560 | 650 | 800 |
| B | 18 | 18 | 18 | 35 | 35 | 18 | 17 | 100 |
| C | 300 | 300 | 300 | 400 | 400 | 400 | 450 | 500 |
| D | 250 | 250 | 250 | 330 | 330 | 330 | 380 | 460 |
| E | 60 | 60 | 60 | 67,5 | 67,5 | 67,5 | 77,5 | 81 |
| F | 290 | 290 | 290 | 410 | 410 | 410 | 240/480 | 270/540 |
| G | 330 | 330 | 330 | 430 | 430 | 430 | 480 | 530 |
| H | Ø 32 | Ø 45 | Ø 70 | Ø 80 | Ø 98 | Ø 111 | Ø 142 | Ø 177 |
| I | 95 | 95 | 95 | 125 | 125 | 125 | 160 | 165 |
| K | -0 | -0 | -0 | 35 | 28 | 28 | 36 | 37 |
| L | -0 | -0 | -0 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| M | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| N | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| O | 4xM5/72 | 4xM5/72 | 4xM5/130 | 6xM5/Ø108 | 6xM5/Ø130 | 6xM5/Ø150 | 6xM5/Ø180 | 6xM5/Ø230 |
| P | 134 | 134 | 134 | 202 | 202 | 185 | 230 | 376 |
| R | 135 | 135 | 135 | 202 | 202 | 185 | 230 | 401 |
| S | 275 | 275 | 275 | 320 | 320 | 320 | 300 | 300 |
| Hmotnost (kg) | 18 | 18 | 18 | 37 | 37 | 37 | 48 | 61 |
Wir können den Freifalldetektor auch mit einer anderen Höhe, anderem Durchmesser, Rahmen usw. liefern, damit er Ihren Wünschen entspricht.
Wir werden Sie um die Spezifikation der verlangten Modifikationen bitten und Ihnen ein Angebot direkt für Ihren Betrieb schicken.
Tabelle der Kapazität (Durchlässigkeit) des Detektors QUICKTRON 03 R:
| Model | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Kapazität - Durchlässigkeit (l/Std.) | 1000 | 2800 | 5500 | 7200 | 11200 | 16100 | 25200 | 44800 |
Detektorempfindlichkeit
Die Detektorempfindlichkeit wird von vielen Parametern bedingt, etwa vom Durchmesser (je kleiner der Durchmesser, desto empfindlicher der Detektor), der Materialgeschwindigkeit, der Produktdichte, der Temperatur, Feuchtigkeit usw.
Um den geeignetsten Metalldetektor mit der erwünschten Empfindlichkeit für Ihre Applikation bestimmen zu können, empfehlen wir einen Test mit Ihrem Material durchzuführen. Diesen Test machen wir für Sie kostenlos. Bitte kontaktieren Sie uns, wir besprechen die Testdurchführung und die Zusendung von Ihrem Material.
Tabelle der Sensibilität des Detektors QUICKTRON 03 R
| Model | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Anschlußdurchmesser (mm) | 30 | 50 | 70 | 80 | 100 | 120 | 150 | 200 |
| Empfindlichkeit Fe-Kugel (mm) | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,0 | 1,5 | 1,75 |
Steuereinheit AMD 03
Eine effiziente Steuereinheit ist für das Funktionieren jedes Detektors grundlegend. Unsere Steuereinheit wurde mit dem Akzent auf die hohe Verarbeitungsqualität sowie auf die Qualität der Komponenten konstruiert.
Das Resultat ist eine stabile Steuereinheit, die eine Reihe von Funktionen besitzt (im Folgenden wird nur eine Auswahl angeführt):
- Einfache Bedienung
- Monitoring des richtigen Funktionierens des Systems
- Vibrationseliminierung beim Förderband
- Einfaches Service und Diagnostik
- Kontinuierlicher Ausgleich der Einheit
- Optische Signalisierung der Detektion sowie der Fehler
Umfang der Lieferung
Die Lieferung vom Detektor QUICKTRON 03 R besteht aus:
- Detektionskopf
- Steuereinheit
- Anschlusskabel
- Bedienungsanweisung
- Stromversorgung: 100 – 240 V AC, 50/60 Hz
- Elektrische Leistung: max. 50 W
- Schutzart: IP 54
- Minimale Betriebstemperatur: - 10 °C
- Maximale Betriebstemperatur: + 50 °C
- Relative Luftfeuchtigkeit: 0 – 95 % (ohne Kondensation)
- Druckluftanschluss : 6 – 10 bar
- Verbrauch von Druckluft: 0,2 l für eine Separation
- Einstellbare Klappenverzögerung : 0,14 – 19 s (einstellbar)
- Material: Korngröße max. D=10 mm
- Anschlußkabel: 1,8 m mit Stecker
