Magnetwalze MV
Die Magnetwalze ist ein Magnetsystem zur Abscheidung von Eisenverunreinigungen aus inerten Materialien. Der wichtigste Teil der Maschine besteht aus innerem Magnetkern (hergestellt entweder aus Ferrit- oder Neodym-Magneten) und einer Trommel aus rostfreiem Edelstahl, die sich auf einer Welle dreht.
Installation der Magnetwalze
Im Unterschied zur Magnettrommel ist die übliche Magnetwalze ein integraler Bestandteil des Förderbandes (die Magnetrolle ersetzt eine klassische Antriebs- oder Umlenkwalze).

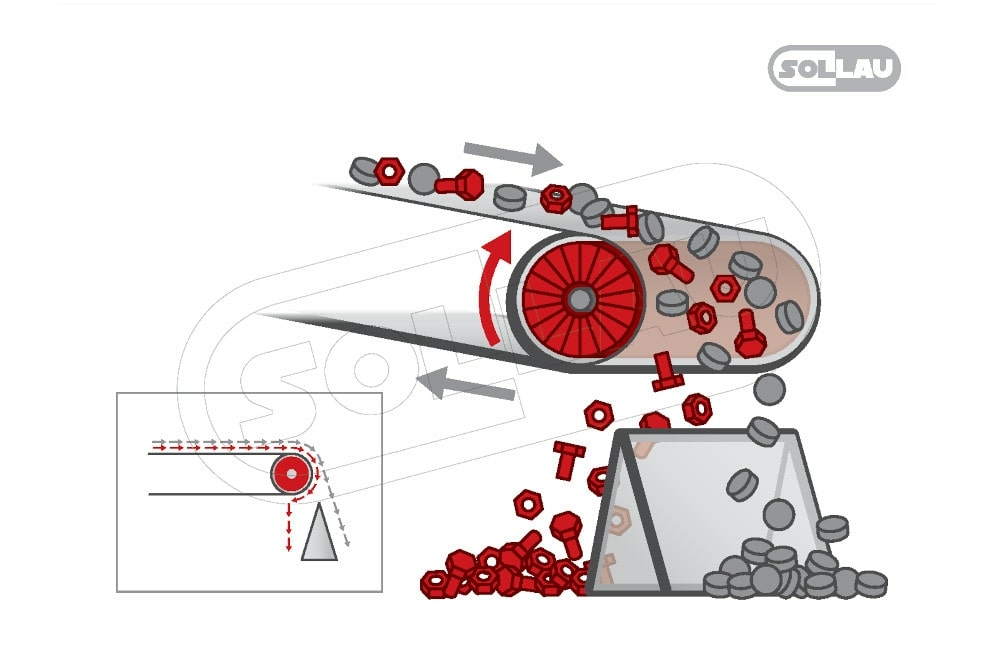

Wie funktioniert die Magnetwalze?
Die ferromagnetischen Verunreinigungen werden aus dem - auf dem Förderband transportierten - Material durch starke Dauermagnete angezogen, auf der Oberfläche des Förderbandes aufgefangen und bis der Stelle ausgetragen, wo sich der Förderband von der Magnetwalze beginnt zu entfernen – und hier fallen die eisenhaltigen Materialien ab. Das unmagnetische Material wird schon früher dank der Schwerkraft aus dem Förderband abgeworfen.
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Empfehlung
Das Magnetfeld der Magnetrolle ist normalerweise ungefähr 100 mm hoch und deshalb ist die Magnetwalze speziell dort geeignet, wo die Schichten des auf dem Förderband transportierten Materiales nicht höher als 80 mm sind.

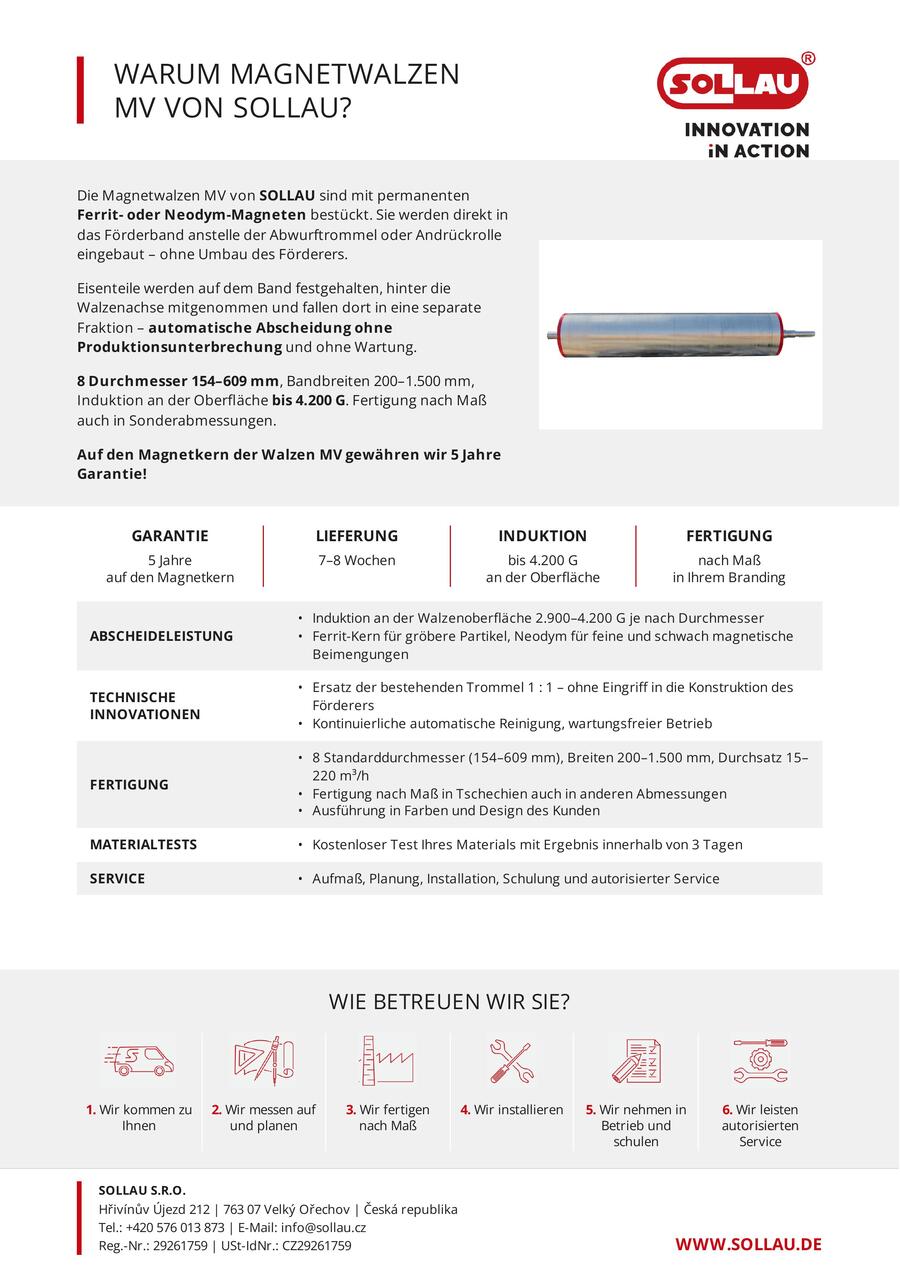

Vorteile des Magnetabscheiders
DieDie für die Herstellung der Magnetwalze verwendeten Materialien (Edelstahl, Ferrit- oder Neodym-Magnete) sowie auch das robuste Design bieten langfristige und dauerhafte Lösung für Separations- und Sortierprobleme. Die Magnetbandrolle ist sehr effektiv, wartungsfrei, kostengünstig zu besorgen und betreiben, einfach zu installieren, anspruchslos und simpel zu reinigen und pflegen (dank der polierten Oberfläche).
Die Anwendung von Ferrit-Magneten sorgt für nahezu unbegrenzte Nutzungsdauer, aber wenn Sie größere Magnetkraft brauchen, empfehlen wir, dass die Magnetwalze mit extrem starken Neodym-Magneten (insbesondere bei der Separation von kleinen ferromagnetischen Partikeln aus schlecht rieselfähigen oder brückenbildenden Materialien) bestückt wird.
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5
MV 154
- Durchmesser der Magnetbandrolle: 154 mm
- Bis zu 2 900 Gauß auf der Oberfläche der Magnetrolle
Ferrit-Version
| Produkt | Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 154 F 200 | 15 | 200 | 154 | Ferit | PDF anzeigen |
| MV 154 F 300 | 20 | 300 | 154 | Ferit | PDF anzeigen |
| MV 154 F 400 | 25 | 400 | 154 | Ferit | PDF anzeigen |
| MV 154 F 500 | 30 | 500 | 154 | Ferit | PDF anzeigen |
| MV 154 F 600 | 35 | 600 | 154 | Ferit | PDF anzeigen |
| MV 154 F 700 | 40 | 700 | 154 | Ferit | PDF anzeigen |
| MV 154 F 800 | 45 | 800 | 154 | Ferit | PDF anzeigen |
| MV 154 F 900 | 50 | 900 | 154 | Ferit | PDF anzeigen |
| MV 154 F 1000 | 60 | 1000 | 154 | Ferit | PDF anzeigen |
Neodym-Version
| Produkt | Max. kapacita (m3/h) | Geeignete Förderbandbreite (mm) | Průměr válce (mm) | Typ magnetu | Datenblatt |
|---|---|---|---|---|---|
| MV 154 N 200 | 15 | 200 | 154 | Neodym | PDF anzeigen |
| MV 154 N 300 | 20 | 300 | 154 | Neodym | PDF anzeigen |
| MV 154 N 400 | 25 | 400 | 154 | Neodym | PDF anzeigen |
| MV 154 N 500 | 30 | 500 | 154 | Neodym | PDF anzeigen |
| MV 154 N 600 | 35 | 600 | 154 | Neodym | PDF anzeigen |
| MV 154 N 700 | 40 | 700 | 154 | Neodym | PDF anzeigen |
| MV 154 N 800 | 45 | 800 | 154 | Neodym | PDF anzeigen |
| MV 154 N 900 | 50 | 900 | 154 | Neodym | PDF anzeigen |
| MV 154 N 1000 | 60 | 1000 | 154 | Neodym | PDF anzeigen |
MV 204
- Durchmesser der Magnetbandrolle: 204 mm
- Bis zu 3 700 Gauß auf der Oberfläche der Magnetrolle
Ferrit-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 204 F 200 | 20 | 200 | 204 | Ferit | PDF anzeigen |
| MV 204 F 300 | 25 | 300 | 204 | Ferit | PDF anzeigen |
| MV 204 F 400 | 30 | 400 | 204 | Ferit | PDF anzeigen |
| MV 204 F 500 | 35 | 500 | 204 | Ferit | PDF anzeigen |
| MV 204 F 600 | 40 | 600 | 204 | Ferit | PDF anzeigen |
| MV 204 F 700 | 45 | 700 | 204 | Ferit | PDF anzeigen |
| MV 204 F 800 | 50 | 800 | 204 | Ferit | PDF anzeigen |
| MV 204 F 900 | 60 | 900 | 204 | Ferit | PDF anzeigen |
| MV 204 F 1000 | 75 | 1000 | 204 | Ferit | PDF anzeigen |
Neodym-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 204 N 200 | 20 | 200 | 204 | Neodym | PDF anzeigen |
| MV 204 N 300 | 25 | 300 | 204 | Neodym | PDF anzeigen |
| MV 204 N 400 | 30 | 400 | 204 | Neodym | PDF anzeigen |
| MV 204 N 500 | 35 | 500 | 204 | Neodym | PDF anzeigen |
| MV 204 N 600 | 40 | 600 | 204 | Neodym | PDF anzeigen |
| MV 204 N 700 | 45 | 700 | 204 | Neodym | PDF anzeigen |
| MV 204 N 800 | 50 | 800 | 204 | Neodym | PDF anzeigen |
| MV 204 N 900 | 60 | 900 | 204 | Neodym | PDF anzeigen |
| MV 204 N 1000 | 75 | 1000 | 204 | Neodym | PDF anzeigen |
MV 254
- Durchmesser der Magnetbandrolle: 254 mm
- Bis zu 3 700 Gauß auf der Oberfläche der Magnetrolle
Ferrit-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 254 F 200 | 20 | 200 | 254 | Ferit | PDF anzeigen |
| MV 254 F 300 | 25 | 300 | 254 | Ferit | PDF anzeigen |
| MV 254 F 400 | 30 | 400 | 254 | Ferit | PDF anzeigen |
| MV 254 F 500 | 35 | 500 | 254 | Ferit | PDF anzeigen |
| MV 254 F 600 | 40 | 600 | 254 | Ferit | PDF anzeigen |
| MV 254 F 700 | 45 | 700 | 254 | Ferit | PDF anzeigen |
| MV 254 F 800 | 50 | 800 | 254 | Ferit | PDF anzeigen |
| MV 254 F 900 | 60 | 900 | 254 | Ferit | PDF anzeigen |
| MV 254 F 1000 | 75 | 1000 | 254 | Ferit | PDF anzeigen |
Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.
Neodym-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 254 N 200 | 20 | 200 | 254 | Neodym | PDF anzeigen |
| MV 254 N 300 | 25 | 300 | 254 | Neodym | PDF anzeigen |
| MV 254 N 400 | 30 | 400 | 254 | Neodym | PDF anzeigen |
| MV 254 N 500 | 35 | 500 | 254 | Neodym | PDF anzeigen |
| MV 254 N 600 | 40 | 600 | 254 | Neodym | PDF anzeigen |
| MV 254 N 700 | 45 | 700 | 254 | Neodym | PDF anzeigen |
| MV 254 N 800 | 50 | 800 | 254 | Neodym | PDF anzeigen |
| MV 254 N 900 | 60 | 900 | 254 | Neodym | PDF anzeigen |
| MV 254 N 1000 | 75 | 1000 | 254 | Neodym | PDF anzeigen |
MV 304
- Durchmesser der Magnetbandrolle: 304 mm
- Bis zu 4 200 Gauß auf der Oberfläche der Magnetrolle
Ferrit-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 304 F 200 | 15 | 200 | 304 | Ferit | PDF anzeigen |
| MV 304 F 300 | 25 | 300 | 304 | Ferit | PDF anzeigen |
| MV 304 F 400 | 35 | 400 | 304 | Ferit | PDF anzeigen |
| MV 304 F 500 | 45 | 500 | 304 | Ferit | PDF anzeigen |
| MV 304 F 600 | 55 | 600 | 304 | Ferit | PDF anzeigen |
| MV 304 F 700 | 65 | 700 | 304 | Ferit | PDF anzeigen |
| MV 304 F 800 | 75 | 800 | 304 | Ferit | PDF anzeigen |
| MV 304 F 900 | 85 | 900 | 304 | Ferit | PDF anzeigen |
| MV 304 F 1000 | 95 | 1000 | 304 | Ferit | PDF anzeigen |
Neodym-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 304 N 200 | 15 | 200 | 304 | Neodym | PDF anzeigen |
| MV 304 N 300 | 25 | 300 | 304 | Neodym | PDF anzeigen |
| MV 304 N 400 | 35 | 400 | 304 | Neodym | PDF anzeigen |
| MV 304 N 500 | 45 | 500 | 304 | Neodym | PDF anzeigen |
| MV 304 N 600 | 55 | 600 | 304 | Neodym | PDF anzeigen |
| MV 304 N 700 | 65 | 700 | 304 | Neodym | PDF anzeigen |
| MV 304 N 800 | 75 | 800 | 304 | Neodym | PDF anzeigen |
| MV 304 N 900 | 85 | 900 | 304 | Neodym | PDF anzeigen |
| MV 304 N 1000 | 95 | 1000 | 304 | Neodym | PDF anzeigen |
MV 406
- Durchmesser der Magnetbandrolle: 406 mm
- Bis zu 4 200 Gauß auf der Oberfläche der Magnetrolle
Ferrit-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 406 F 300 | 35 | 300 | 406 | Ferit | PDF anzeigen |
| MV 406 F 400 | 45 | 400 | 406 | Ferit | PDF anzeigen |
| MV 406 F 500 | 55 | 500 | 406 | Ferit | PDF anzeigen |
| MV 406 F 600 | 65 | 600 | 406 | Ferit | PDF anzeigen |
| MV 406 F 700 | 75 | 700 | 406 | Ferit | PDF anzeigen |
| MV 406 F 800 | 90 | 800 | 406 | Ferit | PDF anzeigen |
| MV 406 F 900 | 120 | 900 | 406 | Ferit | PDF anzeigen |
| MV 406 F 1000 | 140 | 1000 | 406 | Ferit | PDF anzeigen |
Neodym-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 406 N 300 | 35 | 300 | 406 | Neodym | PDF anzeigen |
| MV 406 N 400 | 45 | 400 | 406 | Neodym | PDF anzeigen |
| MV 406 N 500 | 55 | 500 | 406 | Neodym | PDF anzeigen |
| MV 406 N 600 | 65 | 600 | 406 | Neodym | PDF anzeigen |
| MV 406 N 700 | 75 | 700 | 406 | Neodym | PDF anzeigen |
| MV 406 N 800 | 90 | 800 | 406 | Neodym | PDF anzeigen |
| MV 406 N 900 | 120 | 900 | 406 | Neodym | PDF anzeigen |
| MV 406 N 1000 | 140 | 1000 | 406 | Neodym | PDF anzeigen |
MV 506
- Durchmesser der Magnetbandrolle: 506 mm
- Bis zu 4 200 Gauß auf der Oberfläche der Magnetrolle
Ferrit-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 506 F 300 | 45 | 300 | 506 | Ferit | PDF anzeigen |
| MV 506 F 400 | 55 | 400 | 506 | Ferit | PDF anzeigen |
| MV 506 F 500 | 70 | 500 | 506 | Ferit | PDF anzeigen |
| MV 506 F 600 | 85 | 600 | 506 | Ferit | PDF anzeigen |
| MV 506 F 700 | 105 | 700 | 506 | Ferit | PDF anzeigen |
| MV 506 F 800 | 125 | 800 | 506 | Ferit | PDF anzeigen |
| MV 506 F 900 | 145 | 900 | 506 | Ferit | PDF anzeigen |
| MV 506 F 1000 | 180 | 1000 | 506 | Ferit | PDF anzeigen |
Neodym-Version
| Produkt |
Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 506 N 300 | 45 | 300 | 506 | Neodym | PDF anzeigen |
| MV 506 N 400 | 55 | 400 | 506 | Neodym | PDF anzeigen |
| MV 506 N 500 | 70 | 500 | 506 | Neodym | PDF anzeigen |
| MV 506 N 600 | 85 | 600 | 506 | Neodym | PDF anzeigen |
| MV 506 N 700 | 105 | 700 | 506 | Neodym | PDF anzeigen |
| MV 506 N 800 | 125 | 800 | 506 | Neodym | PDF anzeigen |
| MV 506 N 900 | 145 | 900 | 506 | Neodym | PDF anzeigen |
| MV 506 N 1000 | 165 | 1000 | 506 | Neodym | PDF anzeigen |
MV 609
- Durchmesser der Magnetbandrolle: 609 mm
- Bis zu 4 200 Gauß auf der Oberfläche der Magnetrolle
Ferrit-Version
| Produkt | Max. Kapazität (m3/h) | Geeignete Förderbandbreite (mm) | Durchmesser der Walze (mm) | Magnettyp | Datenblatt |
|---|---|---|---|---|---|
| MV 609 F 300 | 55 | 300 | 609 | Ferit | PDF anzeigen |
| MV 609 F 400 | 70 | 400 | 609 | Ferit | PDF anzeigen |
| MV 609 F 500 | 85 | 500 | 609 | Ferit | PDF anzeigen |
| MV 609 F 600 | 100 | 600 | 609 | Ferit | PDF anzeigen |
| MV 609 F 700 | 150 | 700 | 609 | Ferit | PDF anzeigen |
| MV 609 F 800 | 190 | 800 | 609 | Ferit | PDF anzeigen |
| MV 609 F 900 | 205 | 900 | 609 | Ferit | PDF anzeigen |
| MV 609 F 1000 | 220 | 1000 | 609 | Ferit | PDF anzeigen |
In welchen Branchen werden Magnetwalzen eingesetzt?
Die Magnetbandrollen finden Einsatz in Recycling und Bergbau sowie auch in Holz-, Kunststoff-, Keramik- oder Glasindustrie.
Recycling, Abfallverarbeitung
Maschinenbau- und Gießereiindustrie, Lastheben
Papierindustrie
Tabakindustrie
Textilindustrie
Keramik- und Glasindustrie
Steinbruch und Bergbauindustrie
Zement- und Kalkindustrie
Chemische Industrie, Anstrichstoffe
Automobil- industrie
Lebensmittel- industrie
Holzindustrie
Kunststoff- und Gummiindustrie
Wärmekraftwerke
