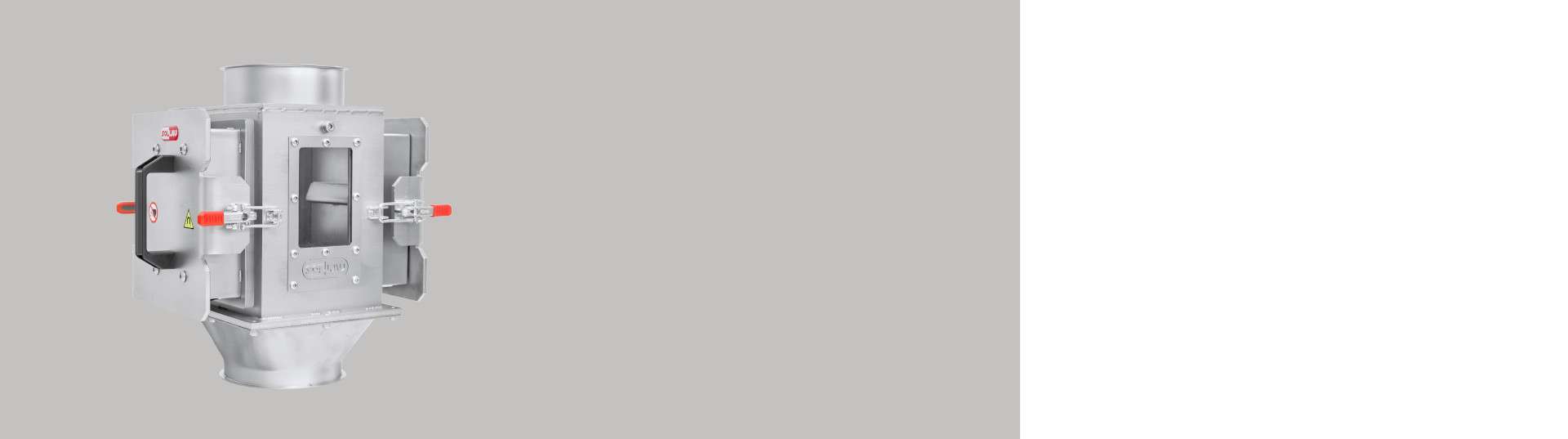

Plattenrohr-Magnet ML
Plattenrohrmagnet ML (da an der Außenseite des Gehäuses zwei leistungsstarke Fangmagnete angebracht sind, wird dieser Magnetabscheider manchmal auch als Außenpolmagnet bezeichnet) ist für Separation kleiner magnetischen Eisenverunreinigungen aus dem Strom trockener Materialien mit schlecht rieselfähigen und brückenbildenden Eigenschaften geeignet (z. B. Mehl, Pulver, Sägemehl usw.), die den traditionellen Gitter-Magnet vestopfen könnten.
Warum Plattenrohr-Magnete ML von SOLLAU?
PDF Herunterladen
(Größe 640 kB)
Aufbau des Platten-Magnetabscheiders
Der Platten-Magnet wird in einem Edelstahlgehäuse geliefert, das mit Rohrleitung zu verbinden ist, um ihr untrennbarer Bestandteil zu werden. Die optimale Verteilung des zu untersuchenden Materials wird durch die Integration eines verstellbaren Produktverteilers garantiert (der Materialstrom wird auf die seitlich angebrachten Magnetplatten gerichtet, wo die Metallpartikel aufgefangen werden).
Wie wird der Außenpolmagnet gereinigt?
Dank unserem einzigartigen Easy-Cleaning-System ist der Plattenmagnet leicht zu reinigen und es ist nicht notwendig, die aufgefangenen ferromagnetische Partikel manuell abzukratzen. Wir sind imstande, diesen Magnetabscheider auch in der Version mit automatischer Reinigung zu liefern. Das Verunreinigungsgrad der Platten kann durch Kontrollfenster (auf beiden Seiten des Plattenrohr-Magnets) überwacht werden. Platten-Magnetabscheider wird standardmäßig mit Ferrit-Magneten geliefert, nach Kundenwunsch kann aber auch mit extrem starken Neodym NdFeB Magneten bestückt werden.
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
An welche Rohrleitung wird der Abscheider angeschlossen?
Um einen schnellen und einfachen Anschluss anzubieten, wird das Gehäuse mit Flanschen (Standard-Flanschen, Jacob-Flanschen oder individuellen Flanschen nach Kundenwunsch) von 100 bis 300 mm abgeschlossen (wir können die Anschlussart und den Anschlussdurchmesser den Kundenanforderungen anpassen).
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5

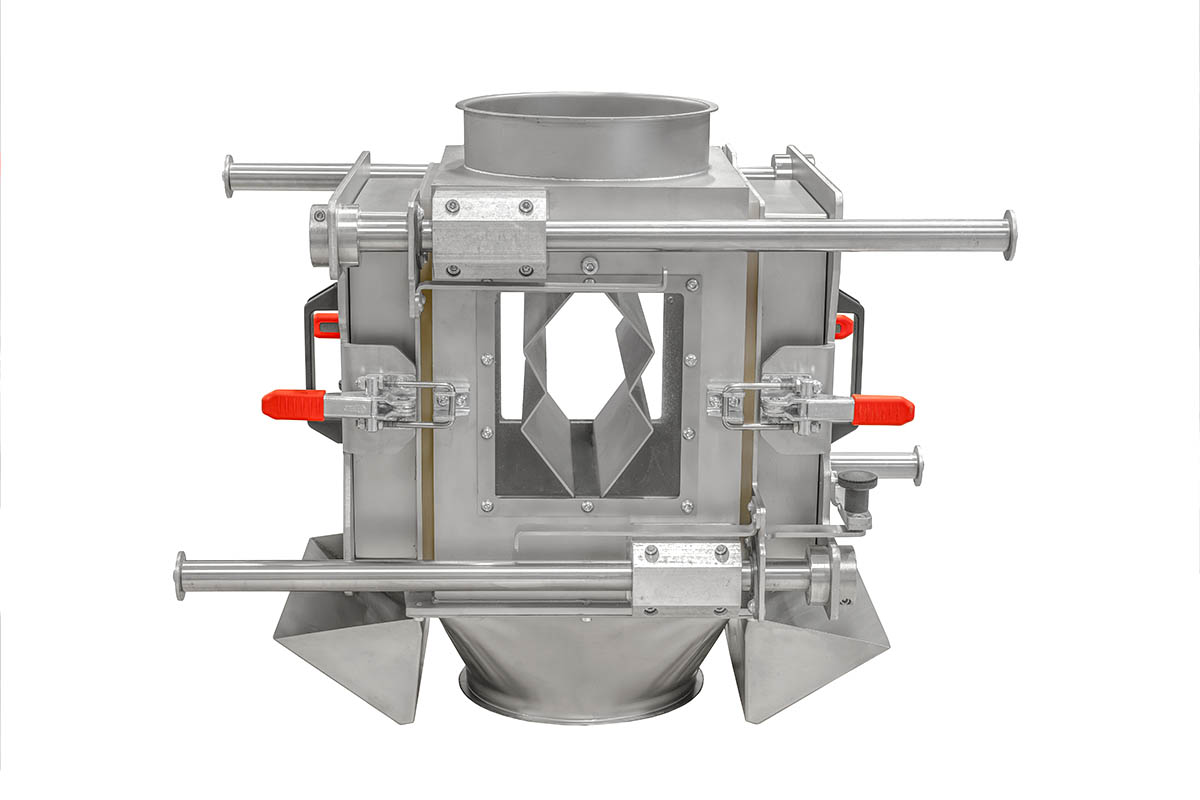

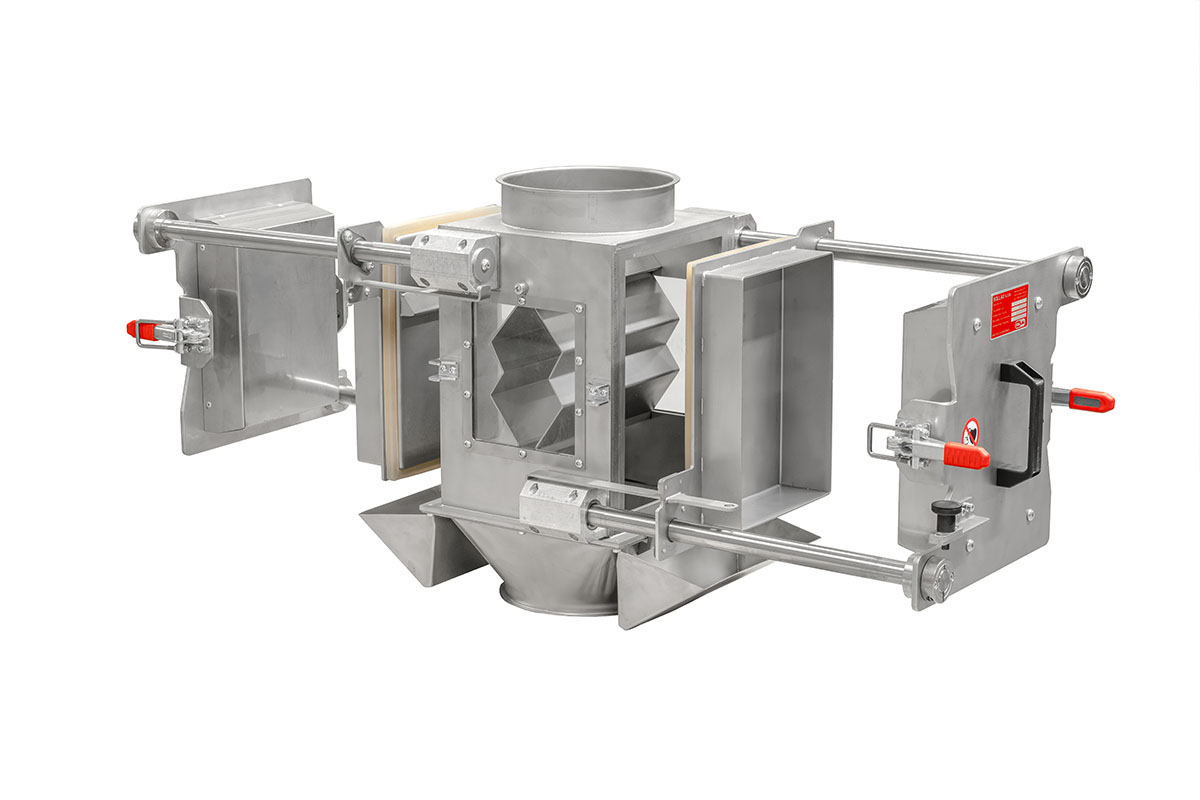

ML-LUX
- Magnettüren bewegen sich auf Führungsstangen = höchster Reinigungskomfort
- Spezielles Verteiler führt den Materialstrom wiederholt auf die magnetischen Türen

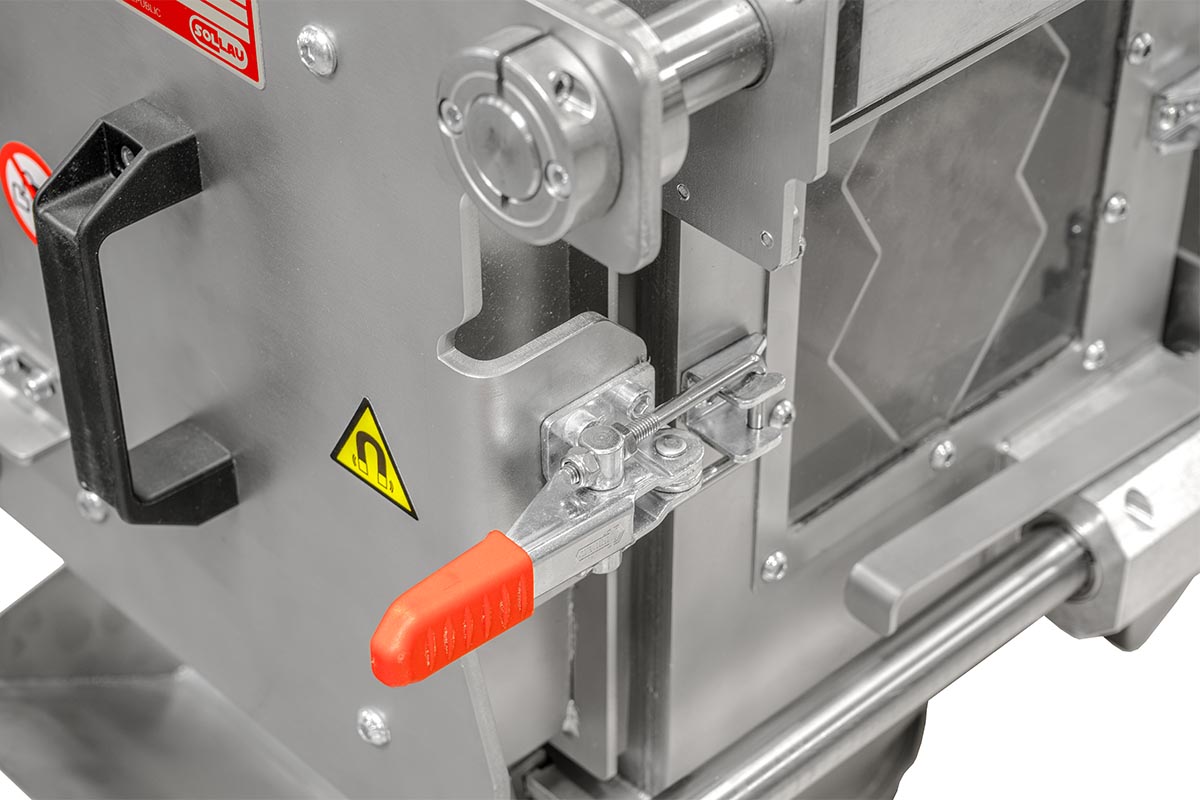

- Sicherheitsschloss
- Inspektionsfenster
- Abnehmbare Sammelbehälter für die aufgefangenen ferromagnetischen Partikel
- Einfache und schnelle Reinigung
Der ML LUX ist ein herausragendes Produkt der Firma SOLLAU auf dem Gebiet von Plattenrohr-Magneten. Von ähnlichen Konkurrenzprodukten unterscheidet sich dieses Gerät durch einige außergewöhnliche technische Lösungen:

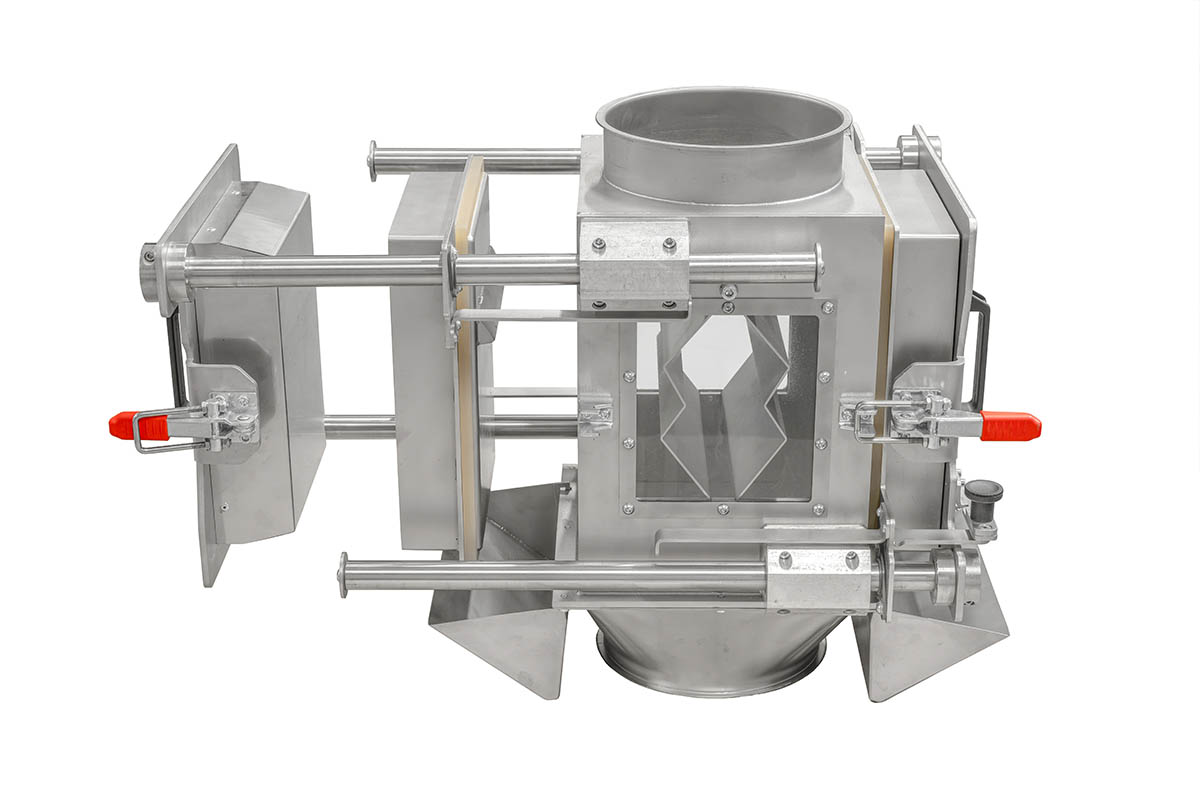

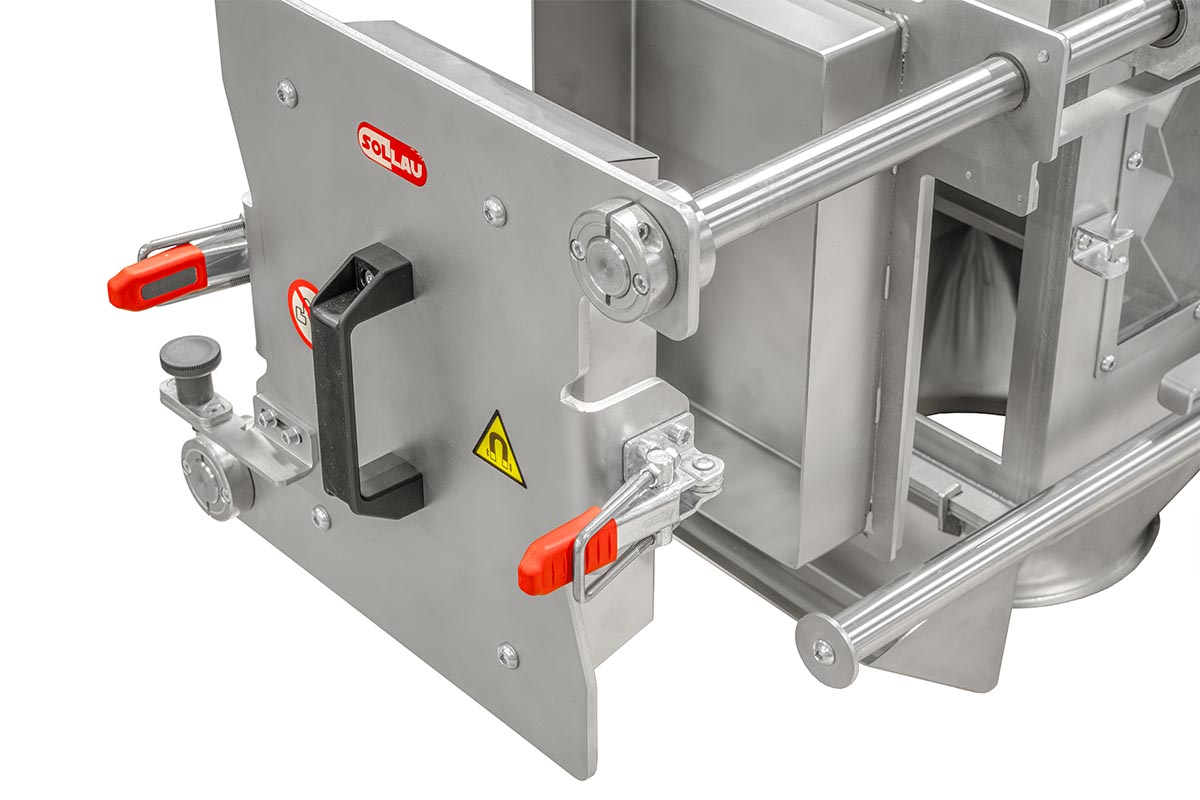

- Die Magnettüren sind auf den Gleitschienen angeordnet, was die Reinigung des Separators wesentlich erleichtert. Sogar bei magnetischen Laternen von großen Durchmessern können jetzt auch Frauen mit den Magnetkernen problemlos manipulieren (trotz des beträchtlichen Gewichts der Magnetkerne).

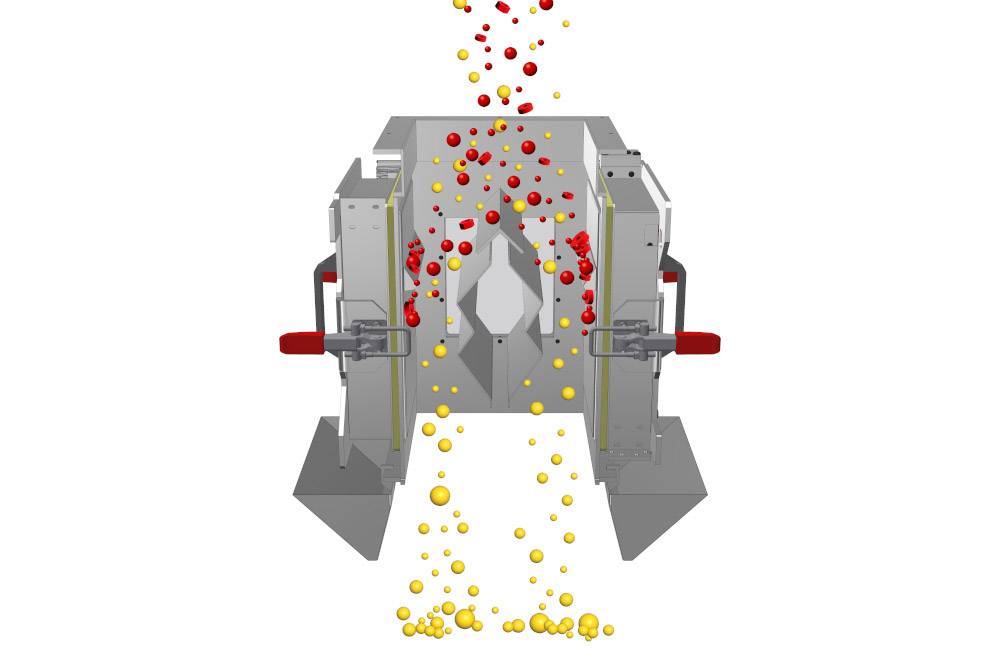

- Der Separator wird zweistufig gereinigt - zuerst wird die Tür auf den Gleitschienen in die erste Position geschoben, und dann werden die Magnetkerne in die nächste Position aufgeschoben werden. Dies führt zu automatischem Abfallen der auf der Oberfläche der rostfreien Stahldeckplatten aufgefangenen ferromagnetischen Teilchen.
- Unterhalb der magnetischen Türen befinden sich Behälter, wo – im Verlaufe der Reinigung des Magnetabscheiders - das schon separierte ferromagnetische Material angesammelt wird.
- Um maximale Effizienz der magnetischen Abscheidung zu erreichen, wird diese Anlage außer des standarden Produktverteilers noch mit einem speziellen zusätzlichen Verteilungsprofil ausgestattet. Dies wird in das Innere des Separators eingelegt, um das Material an die Magnetplatten wiederholt zu leiten. Im Falle von schlecht durchlässigen Materialien oder beim Erfordernis einer extrem hohen Produktionskapazität kann das Verteilungsprofil aus dem Gerät schnell und problemlos herausgenommen werden.
Wir sind imstande, diesen Magnetabscheider auch in der Version mit automatischer Reinigung zu liefern.
Ferrit-Version
| Produkt | Max. Kapazität (m3/h) | Eingangs-/ Ausgangsdurchmesser (mm) | Datenblatt |
|---|---|---|---|
| ML LUX 100 F | 10 | 100 | PDF anzeigen |
| ML LUX 120 F | 30 | 125 | PDF anzeigen |
| ML LUX 150 F | 30 | 150 | PDF anzeigen |
| ML LUX 200 F | 75 | 200 | PDF anzeigen |
| ML LUX 250 F | 100 | 250 | PDF anzeigen |
| ML LUX 300 F | 150 | 300 | PDF anzeigen |
Neodym-Version
| Produkt | Max. Kapazität (m3/h) | Eingangs-/ Ausgangsdurchmesser (mm) | Datenblatt |
|---|---|---|---|
| ML LUX 100 N | 10 | 100 | PDF anzeigen |
| ML LUX 120 N | 30 | 120 | PDF anzeigen |
| ML LUX 150 N | 30 | 150 | PDF anzeigen |
| ML LUX 200 N | 75 | 200 | PDF anzeigen |
| ML LUX 250 N | 100 | 250 | PDF anzeigen |
| ML LUX 300 N | 150 | 300 | PDF anzeigen |
Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.
ML
- Einfacher Betrieb
- Inspektionsfenster
- Einfache und schnelle Reinigung
- Magnetabscheider können ausgeliehen werden

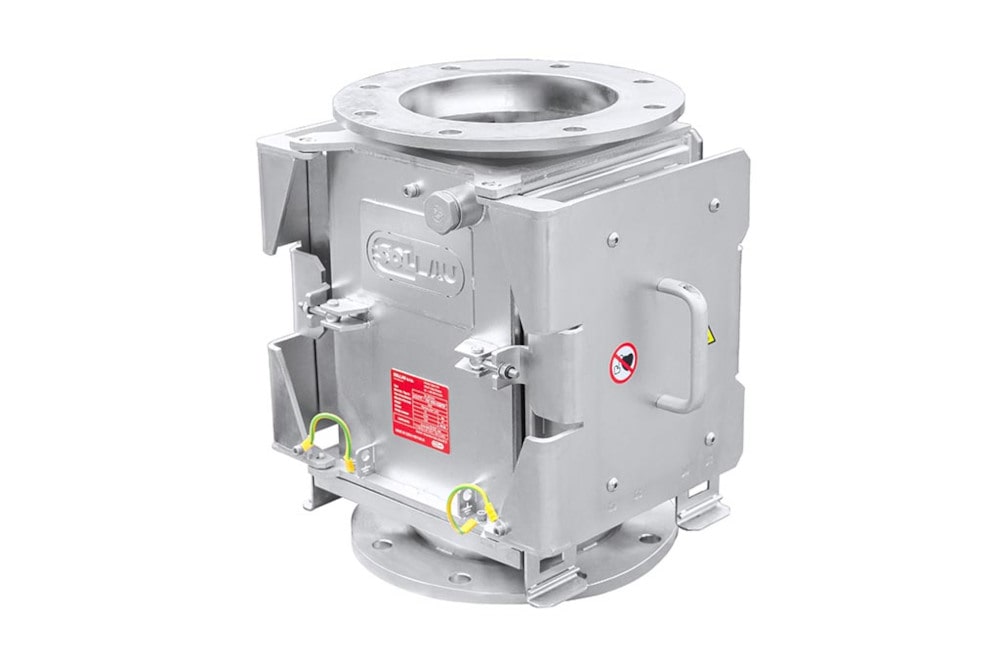

Dieser Platten-Magnetabscheider der bewährten Standardausführung hat auf den Türinnenseiten Ferrit- oder Neodym-Magnetkerne (durch spezielle Rostfreiplatten geschützt), die in Kombination mit dem Produktverteiler hohe Effizienz der Magnetabscheidung gewährleisten.
Vor der Reinigung des Separators müssen die Rostfreiplatten von den Magnetoberflächen abgehoben werden und dadurch die da haftenden ferromagnetischen Verunreinigungen fallen spontan ab. Um eine dauerhafte visuelle Inspektion des Abscheidungsprozess sicherzustellen, ist die Anlage mit großen doppelseitigen Schaugläsern ausgestattet.
Ferrit-version
| Produkt | Max. Kapazität (m3/h) | Eingangs-/ Ausgangsdurchmesser (mm) | Datenblatt |
|---|---|---|---|
| ML 100 F | 10 | 100 | PDF anzeigen |
| ML 120 F | 30 | 120 | PDF anzeigen |
| ML 150 F | 30 | 150 | PDF anzeigen |
| ML 200 F | 75 | 200 | PDF anzeigen |
| ML 250 F | 100 | 250 | PDF anzeigen |
| ML 300 F | 150 | 300 | PDF anzeigen |
Neodym-Version
| Produkt | Max. Kapazität (m3/h) | Eingangs-/ Ausgangsdurchmesser (mm) | Datenblatt |
|---|---|---|---|
| ML 100 N | 10 | 100 | PDF anzeigen |
| ML 120 N | 30 | 125 | PDF anzeigen |
| ML 150 N | 30 | 150 | PDF anzeigen |
| ML 200 N | 75 | 200 | PDF anzeigen |
| ML 250 N | 100 | 250 | PDF anzeigen |
| ML 300 N | 150 | 300 | PDF anzeigen |
Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.
ML EKO
- Kostengünstige Variante (attraktives Preis-Leistung-Verhältnis)
- Inspektionsfenster
- Magnet befindet sich in der Mittellinie des Gehäuses (= in der Mitte des Materialflusses)
Der ML EKO stellt eine wirtschaftliche und dabei voll funktionsfähige Analogie des Platten-Magnetabscheiders dar. Der Hauptunterschied, im Vergleich zu üblichen magnetischen Laternen, liegt in der Platzierung des keilförmigen Magnetkernes (mit Rostfreigehäuse) in der Mitte des Magnetabscheiders (d.h. gerade im Materialfluss).
Der Separator ist daher nicht in seinem oberen Teil mit einem Produktverteiler ausgestattet, aber an den Seitenflächen befinden sich in mehreren Reihen angeordnete Deflektoren, die wiederholt den Materialfluss zu dem mittleren Magnetkern führen und damit einen hohen Wirkungsgrad des Trennprozesses sichern. Im Verlaufe der Reinigung wird zuerst die Tür mit dem Magnetkern ausgekippt, dann wird das schützende Rostfreigehäuse vom Magneten abgeschoben und die an der Oberfläche des Rostfreigehäuses haftenden ferromagnetischen Partikeln fallen spontan ab. D. h., trotz einer Sparlösung ist dieses Modell mit einem System für einfache Reinigung ausgestattet (kein manuelles Entfernen oder Abschaben von gefangenen Fe-Verunreinigungen). Er ist auch mit einem großen Schauglas zur visuellen Inspektion des Materialflusses und der Abscheidungsergebnisse ausgestattet.
Ferrit-version
| Produkt | Max. Kapazität (m3/h) | Eingangs-/ Ausgangsdurchmesser (mm) | Datenblatt |
|---|---|---|---|
| ML EKO 100 F | 10 | 100 | PDF anzeigen |
| ML EKO 120 F | 30 | 120 | PDF anzeigen |
| ML EKO 150 F | 30 | 150 | PDF anzeigen |
| ML EKO 200 F | 75 | 200 | PDF anzeigen |
| ML EKO 250 F | 100 | 250 | PDF anzeigen |
| ML EKO 300 F | 150 | 300 | PDF anzeigen |
Neodym-Version
| Produkt | Max. Kapazität (m3/h) | Eingangs-/ Ausgangsdurchmesser (mm) | Datenblatt |
|---|---|---|---|
| ML EKO 100 N | 10 | 100 | PDF anzeigen |
| ML EKO 120 N | 30 | 125 | PDF anzeigen |
| ML EKO 150 N | 30 | 150 | PDF anzeigen |
| ML EKO 200 N | 75 | 200 | PDF anzeigen |
| ML EKO 250 N | 100 | 250 | PDF anzeigen |
| ML EKO 300 N | 150 | 300 | PDF anzeigen |
- Trennung von Eisenmetallen aus granuliertem Mischfutter (Fallstudie)
- Schutz der Mühlanlage und Reduzierung der Wartungskosten bei der Verarbeitung von Kolophoniumharz (Fallstudie)
- Effektive Trennung von Metallverunreinigungen bei der Herstellung von Holzpellets durch den Einsatz eines Magnetabscheiders (Fallstudie)
- Trennung von Eisenpartikeln aus Federn (Fallstudie)
Warum Plattenrohr-Magnete ML von SOLLAU?
PDF Herunterladen
(Größe 640 kB)
In welchen Branchen werden Platten-Magnetabscheider eingesetzt?
Der Außenpolmagnet findet Einsatz z. B. in Lebensmittel-, Pharma-, Chemie-, Holz- und Keramikindustrie.
